コルプロ ロータリージョイント(US特許No.:6203072)

ロールの外側からサイフォンクリアランス調整が可能なコルプロロータリージョイントで、US特許設計により、ジョイントとサイフォンを取付けた後で、オペレーターが内部ロール表面とサイフォン垂直パイプとの間のクリアランスを調整出来るようになりました。
コルプロロータリージョイントは、バランスシールテクノロジーを使用しており、現在市場で販売されているどのロータリージョイントより性能が優れています。運転トルクは、従来のスチームジョイントと比較して約60%削減されています。その結果、エネルギー消費量が低く抑えられ、シール摩耗も少なくなりました。ブラケット取付け設計により堅固なサポートが出来て、フレキシブルホースの横からの荷重を排除することが出来ます。
革新的なコルプロシステムは、ケイデント・ジョンソンによって取付けが行われた場合は、次のロール研磨までメンテナンス無しで稼動することが保証されています。このことと他の特徴により、コルプロジョイントは、世界中のコルゲーターのOEMがウェットエンドで好んで使用するスチームジョイントになりました。コルプロスチームジョントの使用条件は、温度:243°C、圧力:2.0MPa、回転数:600rpmです。

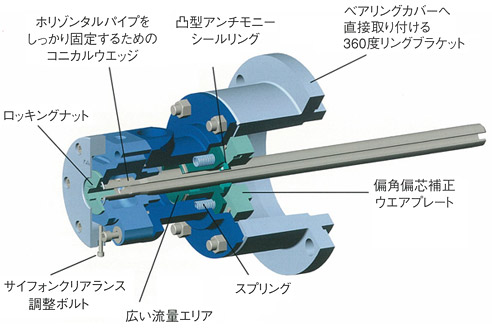

特徴

  • AI技術を使用したバランスシール設計
  • 円錐形状ブラケット(360度)取り付け
  • シール摩耗インジケーター
  • 調整可能なサイフォンクリアランス
  • 12mmまでの熱膨張に対応

利点

  • 最小限に抑えたシール荷重とシール摩耗
  • 安定性と信頼性につながる堅牢なサポート
  • 運転中でも可能なシール摩耗測定
  • 最高の熱伝達と温度の均一性
  • 幅広ロールへの取り付け用に設計

仕様

最大使用圧力最大使用温度最高使用回転数
2.0MPa232°C600rpm

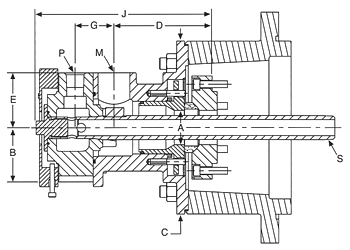

回転サイフォンを取り付けたヘッド
固定サイフォンを取り付けたヘッド
単位:mm
型式サイフォンタイプサイズ(K)MPSABCDEGJ
9500CASC-PT固定サイフォン1 - 1/2"1 - 1/4"3/4"3/4"48762411377654244
9500CASC-PT回転サイフォン1 - 1/2"1 - 1/4"3/4"3/4",1"48762411387656213
※記載寸法につきましては予告なしに変更する場合があります。
