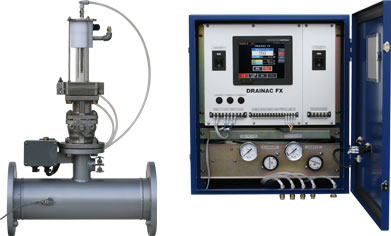

TECO 全自動フリーネス測定器 DRAINAC FX
特徴
- マイクロシーケンサー化によりフリーネス値をPODに表示。
（DRAINAC ⅢはDC4～20mA出力） - 測定時間が短い。（20～40秒）
- 濃度、温度、差圧補正によりプロセスラインの影響を受けにくい。
（DRAINACⅢは温度、差圧補正のみ） - シンプルで可動部がなくメンテナンスが容易。
- インライン、オンラインのどちらでも設置可能。
- 据付が容易で安価。

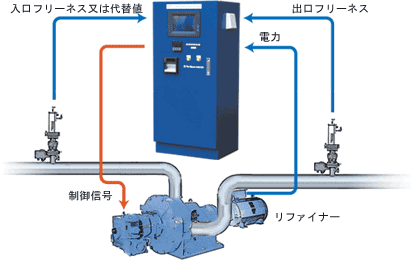

フリーネスコントロール装置
DFC デルタフリーネスコントロール 特許製品
- 独自の制御方式により原料の変更やフリーネス変更、濃度や流量変化に即時反応しPID（ゲイン）調整を変更することなく制御が可能です。
- DRAINACを使用する事で測定信号が通常の6～10倍多くなりタイムラグを少なくする事ができます。
- ライン変動（温度、濃度、圧力、流量）を補正します。
- リファイナーディスクプレートの経時変化に関係なく制御が可能です。
- 銘柄変更もボタンひとつで解決します。
- 既設装置の大幅な改造は不要です。
- シンプルな構造とソフトにより低価格を実現しました。
DFCによるフリーネス制御後

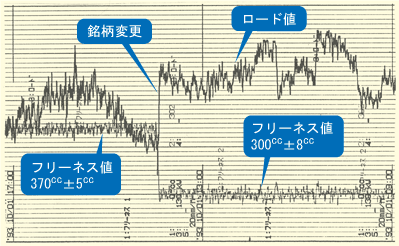

「300cc設定±8cc 370cc設定±5cc」
「300cc設定±8cc 370cc設定±5cc」
フリーネス制御前

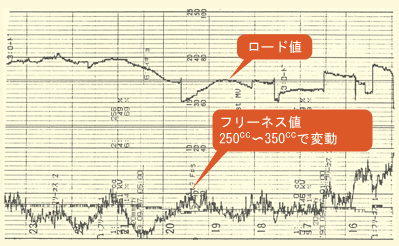

「300cc設定±50cc」
「300cc設定±50cc」
●パルプ：段ボール故紙 ●入口フリーネス：400～500cc ●出口フリーネス：300～400cc ●測定レンジ：250～500cc
●リファイナー：20”ダブルディスクリファイナー（手動油圧クリアランス調整方式） リファイナーモーター負荷：～200KW
フリーネス検出器測定原理
-
スタート
デテクターチューブ内の空気圧は、ストックライン圧より少し高く保たれているので、チューブ内へ原料は入ってこない。
-
サンプリング
デテクターチューブ内は、ストックライン圧より低い圧力で制御され、ストックがスクリーンまで上がりパルプマットを形成する。これを通して濾水された濾過水が上がる。この時、ストックラインの圧力変動があっても、デテクターチューブ内との圧力差は一定に制御される。
-
測定
デテクターチューブの中には、レベル検知用電極が2本あり、濾過水が下の電極に達すると測定を開始し、上の電極に達した時に測定が終了する。その測定時間を処理しフリーネス信号を出力する。
-
排出
濾過水が上の電極に達した後、ストックライン圧以上の空気圧がデテクターの中に入り濾過水をチューブからストックラインへ戻す。
-
洗浄
排出と同時に、デテクターチューブとスクリーンの自動洗浄を行い、次のサンプリングの準備を行う。
| 機種 | 制御関係 | DFC「フリーネスコントロール装置」 |
|---|---|---|
| DRAINAC FX「デジタル式」 | ||
| DRAINAC Ⅲ「アナログ式」 | ||
| 検出器 | インライン型「標準型・低圧型・無圧型」 | |
| オープン型「無圧型」 | ||
| 処理要素 | ストック流速 | 濃度3％以上 0.3～1.2m/sec |
| 濃度3％以下 0.3～2.1m/sec | ||
| ストックライン圧 | 標準型 0.07～0.4MPa | |
| 低圧型 0～0.1MPa | ||
| 無圧型 0MPa | ||
| ストック濃度 | 名目濃度の±10％以内 | |
| 名目濃度 0.5～6.0％ | ||
| ストック温度 | MAX75°C以下（±15°C以内） | |
| 濾水度 | 測定範囲 0～800cc C.S.F. | |
| 最小スパン 100cc C.S.F.（400～500cc C.S.F.） | ||
| 最大スパン 300cc C.S.F.（100～400cc C.S.F.） | ||
| ストックラインパイプ径 | 80A以上 | |
| 機器仕様 | 電源 | AC100V/110V 50/60Hz 単相 |
| 空気圧 | MAX0.7MPa（MIN ストックライン圧＋0.1MPa以上） | |
| 清水圧 | MAX0.6MPa（MIN ストックライン圧＋0.2MPa以上） |
