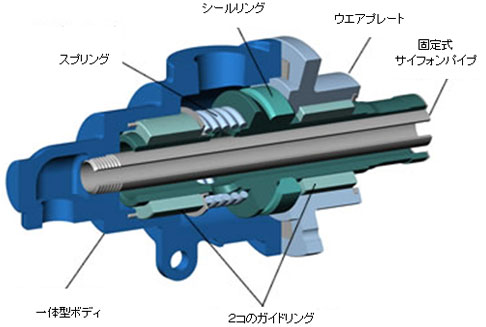

ELS型ロータリージョイント (US特許No.5226677)
ELS型ロータリージョイント(長寿命シリーズ)は、特に振動の激しい条件で使用されてきた従来のセルフサポート型ロータリージョイントで起こっていた早期摩耗問題の解決に着眼して設計されたセルフサポート型ジョイントです。ダブルガイド設計により、ジョイントを内部でサポートし、ロールやシリンダーが同心でない場合でもジョイントの芯を維持出来ます。ELS型ロータリージョイントは、蒸気用で、貫流式、あるいは、固定サイフォンが取り付けられている複式に適用出来ます。サイズは、1-1/4"～12"で、ジョイントの使用条件は、温度:343°C、圧力:2.0MPa、回転数:200rpmです。
特徴
- 蒸気用に設計されている
- ２個のガイドによる内部サポート
- 新しくなったウエアプレート
- ガイド間の距離を最大に設計
利点
- 特殊な条件に適用
- 長寿命と高い信頼性
- メンテナンス・修理にかかる費用を低減
- ジョントとサイフォンのサポートを強化
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 1.7MPa | 340°C | 200rpm | 水、熱媒体油、蒸気 |

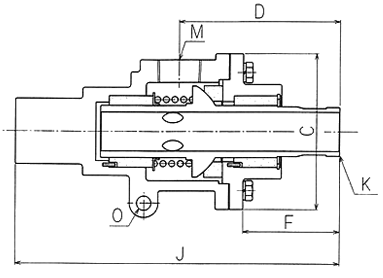

TYPE:ELS-AR(Q)

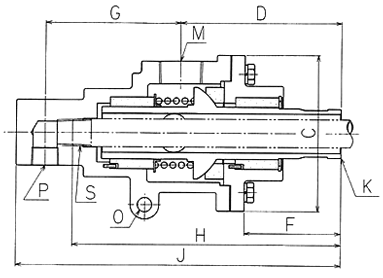

TYPE:ELS-BR(Q)
TYPE:ELS-AR(Q),BR(Q)
単位：mm
| 型式 | サイズ | M | P | S | C | D | F | G | H | J | O |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3400ELS-AR(Q) | 1-1/4" | 1-1/4" | - | - | 140 | 148 | 87 | 116 | 248 | 289 | 14 |
| 3400ELS-BR(Q) | 1-1/4" | 1-1/4" | 1/2" | 3/8", 1/2" | 140 | 148 | 87 | 116 | 248 | 289 | 14 |
| 3500ELS-AR(Q) | 1-1/2" | 1-1/4", 1-1/2" | - | - | 152 | 155 | 93 | 130 | 262 | 313 | 14 |
| 3500ELS-BR(Q) | 1-1/2" | 1-1/4", 1-1/2" | 3/4" | 1/2" | 152 | 155 | 93 | 130 | 262 | 313 | 14 |
| 3550ELS-AR(Q) | 2" | 1-1/2", 2" | - | - | 167 | 181 | 111 | 140 | 298 | 347 | 14 |
| 3550ELS-BR(Q) | 2" | 1-1/2", 2" | 3/4", 1" | 1/2", 3/4" | 167 | 181 | 111 | 140 | 298 | 347 | 14 |
※記載寸法につきましては予告なしに変更する場合があります。

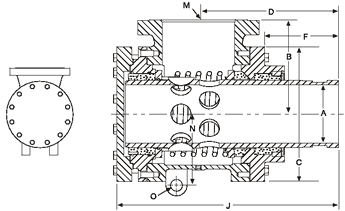

TYPE ELST 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 水、蒸気 | 1.1MPa | 2.0MPa | 288°C | 200rpm | |
| 熱媒体油 | 1.1MPa | 1.1MPa | 343°C | 200rpm |
単位：mm
| サイズ | M | A | B | C | D | F | J | N | O |
|---|---|---|---|---|---|---|---|---|---|
| 2-1/2" | 2-1/2" | 59 | 83 | 184 | 191 | 108 | 346 | 92 | 18 |
| 3" | 2"-2-1/2" | 74 | 99 | 200 | 210 | 121 | 376 | 103 | 22 |
| 3-1/2" | 3" | 86 | 111 | 235 | 262 | 159 | 473 | 119 | 22 |
| 4" | 3" | 99 | 211 | 279 | 303 | 179 | 514 | 140 | 27 |
| 5" | 4" | 121 | 264 | 349 | 399 | 232 | 638 | 165 | 33 |
| 6-1/2" | 8" | 165 | 267 | 381 | 395 | 208 | 626 | 202 | 33 |
※記載寸法につきましては予告なしに変更する場合があります。

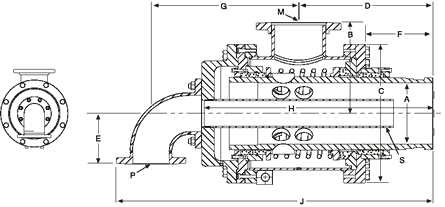

TYPE ELSJ 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 1.0MPa | 260°C | 15rpm | |
| 熱媒体油 | 1.0MPa | 260°C | 15rpm |
単位：mm
| サイズ（Ｑ） | M | P | S | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-1/2" | 8" | 4" | 3" | 165 | 267 | 381 | 395 | 203 | 208 | 518 | 667 | 1,040 |
| 10" | 8" | 6" | 4" | 248 | 368 | 559 | 540 | 203 | 270 | 595 | 908 | 1,275 |
※記載寸法につきましては予告なしに変更する場合があります。
ELS-N型ロータリージョイント (US特許No.5226677)

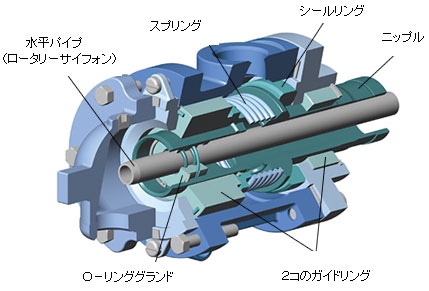

ELSN型ロータリージョイントは、ロータリーサイフォンパイプを使用する蒸気･熱媒油用に設計されたセルフサポート型ロータリージョイントです。ダブルガイド設計により、ジョイントを内部でサポートし、ロールやシリンダーが同心でない場合でもジョイントの芯を維持出来ます。ELS-N型ロータリージョイントのサイズは、1-1/4"～12"で、ジョイントの使用条件は、温度:343℃、圧力:2.0MPa、回転数:200rpmです。
特徴
- 熱媒油・水・蒸気用に設計されている
- ２コのガイドによる内部サポート
- 標準のＯ－リング、または、特殊パッキン
- より長くなったＯ－リンググランド
- 融通性のある取り付け
- 全てのサイフォンサイズに合うニップルの設計
利点
- アプリケーションの融通性
- 長寿命と高い信頼性、在庫の合理化
- 手がかからず、維持が簡単
- ドライヤーの中に入ることなく、ＥＬＳ－Ｎ型にグレードアップ出来る
- 特別な取り付け工具は不要

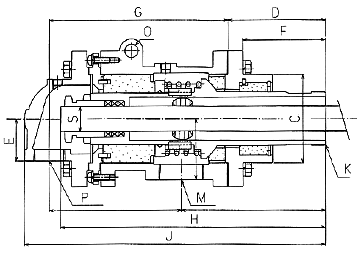

TYPE:ELS-NAR(Q)仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 1.7MPa | 340°C | 200rpm | 水、熱媒体油、蒸気 |
単位：mm
| 型式 | サイズ | M | P | S | C | D | E | F | G | H | J | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2550ELS-NAR(Q) | 2" | 1-1/2" | 3/4"～1-1/4" | 1/2"～1" | 171 | 162 | 54 | 87 | 160 | 305 | 378 | 18 |
| 2600ELS-NAR(Q) | 2-1/2" | 2", 2-1/2" | 1"～1-1/4" | 3/4"～1-1/4" | 184 | 191 | 57 | 108 | 178 | 341 | 400 | 22 |
| 2700ELS-NAR(Q) | 3" | 2", 2-1/2" | 1"～1-1/2" | 3/4"～1-1/2" | 200 | 210 | 60 | 121 | 198 | 375 | 445 | 27 |
| 2750ELS-NAR(Q) | 3-1/2" | 3" | 1-1/4", 1-1/2" | 1"～1-1/2" | 235 | 262 | 79 | 159 | 243 | 468 | 613 | 28 |
※記載寸法につきましては予告なしに変更する場合があります。

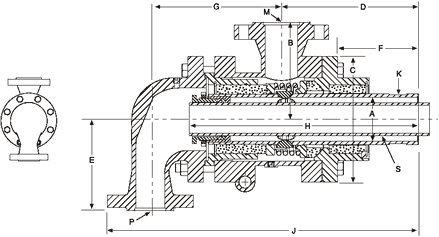

TYPE ELSN(4"～5") 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 2.0MPa | 260°C | 15rpm | |
| 熱媒体油 | 1.0MPa | 343°C | 15rpm |
単位：mm
| サイズ | M | P | S | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4" | 3" | 2-1/2" | 1-1/2"-2-1/2" | 99 | 216 | 279 | 305 | 203 | 179 | 289 | 508 | 689 |
| 5" | 4" | 3" | 3" | 121 | 264 | 349 | 399 | 254 | 232 | 353 | 633 | 856 |
※記載寸法につきましては予告なしに変更する場合があります。

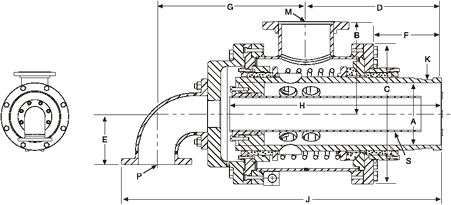

TYPE ELSN(6-1/2"～12") 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 2.0MPa | 260°C | 15rpm | |
| 熱媒体油 | 1.0MPa | 343°C | 15rpm |
単位：mm
| サイズ | M | P | S | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-1/2" | 8" | 4" | 3"-4" | 165 | 267 | 381 | 395 | 165 | 208 | 480 | 640 | 989 |
| 8" | 8" | 6" | 5" | 222 | 337 | 486 | 457 | 254 | 220 | 557 | 690 | 1,173 |
| 10" | 8" | 6" | 5" | 248 | 368 | 559 | 540 | 203 | 270 | 595 | 843 | 1,275 |
| 12" | 10" | 8" | 7" | 292 | 389 | 605 | 607 | 267 | 340 | 645 | 922 | 1,443 |
※記載寸法につきましては予告なしに変更する場合があります。
