L-J型ロータリージョイント

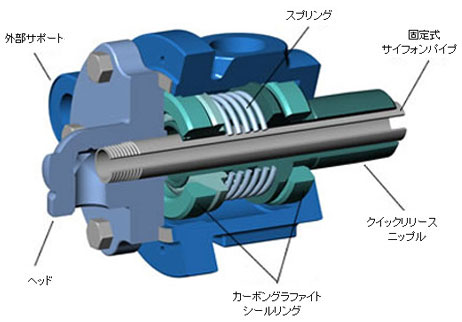

Ｌ-Ｊ型ロータリージョイントは蒸気用に設計されており、一般的には、コルゲーターマシン・食品加工ドライヤー、その他、サポート用の外部フレームが可能な場所への取付けに適しています。
Ｌ-Ｊロータリージョイントには、サポートに２本のロッドを使用します。貫流式、あるいは、固定式サイフォンパイプが取付けられている複式に適用出来ます。サイズは、１"～８"で、スチームジョイントの使用条件は、温度：３４３℃、圧力：３．５ＭＰａ、回転数：２００ｒｐｍです。
特徴
- 外部ロッドサポート
- 蒸気用に設計されている
- ネジ接続、又は、クイックリリースニップル接続
利点
- 特殊品の設計が可能
- メンテナンス・修理にかかるコストが安価
- 取り付けが簡単

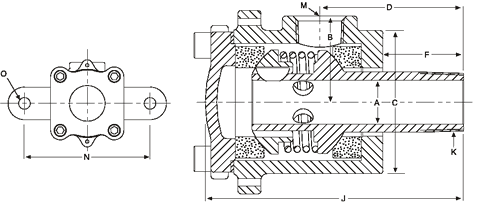

TYPE L-JT 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 蒸気・水 | 2.0MPa | 3.5MPa | 343°C | 200rpm |
単位：mm
| 型式 | サイズ(K) | M | A | B | C | D | F | J | N | O |
|---|---|---|---|---|---|---|---|---|---|---|
| 2300L-JT | 1" | 3/4" | 24 | 48 | 79 | 79 | 44 | 143 | 108～146 | 13 |
| 2400L-JT | 1 1/4" | 1" | 32 | 59 | 94 | 94 | 54 | 162 | 130～165 | 13 |
| 2500L-JT | 1 1/2" | 1 1/4" | 38 | 70 | 114 | 114 | 64 | 196 | 184～206 | 21 |
※記載寸法につきましては予告なしに変更する場合があります。

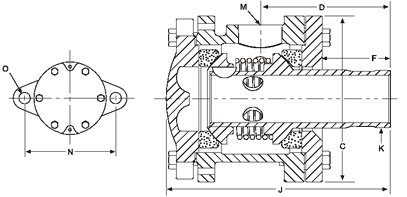

TYPE L-JTR 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 蒸気・水 | 2.0MPa | 3.5MPa | 343°C | 200rpm |
単位：mm
| 型式 | サイズ(K) | M | C | D | F | J | N | O |
|---|---|---|---|---|---|---|---|---|
| 2550L-JTR | 2" | 1 1/2" | 171 | 133 | 70 | 230 | 197～222 | 21 |
| 2600L-JTR | 2 1/2" | 2" | 184 | 155 | 81 | 257 | 210～241 | 21 |
| 2700L-JTR | 3" | 2 1/2" | 200 | 190 | 101 | 303 | 241～260 | 33 |
| 2800L-JTR | 4" | 3"～4" | 260 | 257 | 140 | 403 | 308～356 | 33～40 |
| 950L-JTR | 5" | 2"～5" | 330 | 294 | 151 | 454 | 400～457 | 54 |
| 1000L-JTR | 6" | 2"～6" | 371 | 278 | 123 | 437 | 457 | 67 |
| 1075L-JTR | 7 1/2" | 6" | 384 | 351 | 220 | 532 | 457 | 67 |
※記載寸法につきましては予告なしに変更する場合があります。

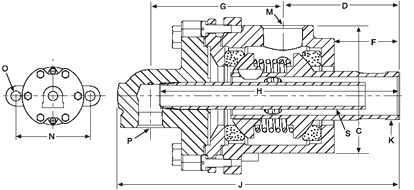

TYPE L-JAP 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 蒸気・水 | 2.0MPa | 3.5MPa | 343°C | 200rpm |
単位：mm
| 型式 | サイズ(K) | M | P | S | C | D | F | G | H | J | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2500L-JAP | 1 1/2" | 1 1/4" | 3/4" | 1/2"～3/4" | 114 | 114 | 64 | 137 | 232 | 278 | 181～206 | 21 |
| 2550L-JAP | 2" | 1 1/2" | 3/4" | 1/2"～3/4" | 130 | 116 | 64 | - | 222 | 279 | 216 | 21 |
| 2600L-JAP | 2 1/2" | 2" | 1" | 3/4" | 140 | 129 | 70 | 129 | 234 | 294 | 210～235 | 21 |
| 2700L-JAP | 3" | 2 1/2" | 1 1/4"～1 1/2" | 3/4"～1 1/4" | 157 | 159 | 86 | 156 | 287 | 349 | 235-260 | 27 |
※記載寸法につきましては予告なしに変更する場合があります。

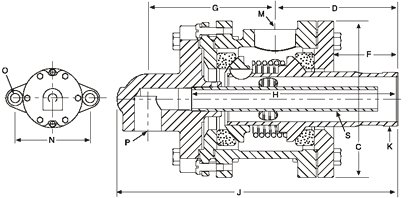

TYPE L-JARP 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 蒸気・水 | 2.0MPa | 3.5MPa | 343°C | 200rpm |
単位：mm
| 型式 | サイズ(K) | M | P | S | C | D | F | G | H | J | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2550L-JARP | 2" | 1 1/2" | 3/4"～1" | 1/2"～3/4" | 171 | 133 | 70 | 138 | 236 | 306 | 197～222 | 21～27 |
| 2600L-JARP | 2 1/2" | 2" | 1" | 3/4" | 184 | 155 | 81 | 138 | 273 | 325 | 210～457 | 21～27 |
| 2700L-JARP | 3" | 2 1/2" | 1-1/4"～1 1/2" | 3/4"～1 1/4" | 200 | 190 | 101 | 154 | 316 | 378 | 241～489 | 33 |
| 2750L-JARP | 3 1/2" | 3" | 1-1/4"～1 1/2" | 1"～1 1/2" | 235 | 203 | 99 | 170 | 332 | 414 | 279～505 | 33 |
| 11000L-JARP | 8" | 5"～6" | 4"～5" | 3"～5" | 432 | 337 | 146 | 319 | 579 | 749 | 559 | 67 |
※記載寸法につきましては予告なしに変更する場合があります。

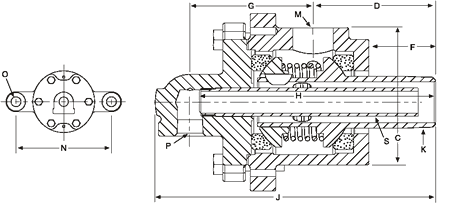

TYPE L-JAH 仕様
 |
使用流体 | 標準使用圧力 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|---|
| 蒸気・水 | 2.0MPa | 3.5MPa | 343°C | 200rpm |
単位：mm
| 型式 | サイズ(K) | M | P | S | C | D | F | G | H | J | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2500L-JAH | 1 1/2" | 1 1/4" | 3/4" | 1/2"～3/4" | 117 | 114 | 62 | 115 | 224 | 262 | 202～257 | 27 |
| 2550L-JAH | 2" | 1 1/2" | 3/4"～1" | 1/2"～1" | 133 | 132 | 75 | 127 | 217 | 292 | 217～254 | 27 |
※記載寸法につきましては予告なしに変更する場合があります。
