PTX型ロータリージョイント (US特許No.5,098,135)

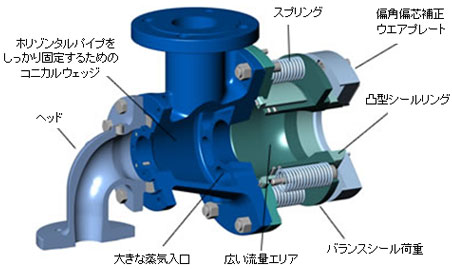

PTX型ロータリージョイントとステーショナリーサイフォン装置には、製紙ドライヤー用のシール設計と乾燥テクノロジーにおける最新の技術が採用されています。そして、軽量化設計により、取り付けが簡単になりました。また、PTX型ロータリージョイントは、製紙機械の操作側に使用される場合でもドライヤージャーナルの熱膨張に適応出来る設計となっています。特許製品のPTX型スチームジョイントの設計では、シールリングをウエアプレートに確実にフィットさせるため、シールリングに平衡圧力がかかるようにマルチスプリング荷重のピストンが使用されています。ウエアプレートは、ジャーナル、もしくは、フィラーフランジに取り付けられます。シールリングには、偏角偏芯を許容するために、自由な浮動性を持たせてあります。マルチスプリング荷重のピストンと凸型シールリングにより、PTXシールテクノロジーは、従来のシールパッケージとはかなり異なる設計です。これらの革新的な設計の違いにより、非常に難しい運転条件であっても、PTX型スチームジョイントの信頼性は高く、ジョイントの補修がより簡単になりました。PTX型スチームジョイントの使用条件は、温度：205°C、圧力:1.1MPa、回転数:500rpmです。
特徴
- バランスシール設計
- 凸型シールリング
- 広い流量エリア
- しっかりとした取り付け
- 熱膨張にも適応
- 軽量化設計
利点
- 長寿命
- 芯出し調整シール
- 圧力降下が小さい
- 高速運転での信頼性向上
- 取付けが簡単
TYPE 2000PT 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 1.0MPa | 204°C | 500rpm |
単位：mm
| 型式 | サイズ | M | A | E | G | J | N | O |
|---|---|---|---|---|---|---|---|---|
| 2300LAF | 1" | 1" | 32 | - | 119 | 161 | 149～241 | 20 |
| 2550LAF | 2" | 2" | 60 | 117 | 323 | 399 | 222～400 | 21～27 |
| 2700LAF | 3" | 3" | 86 | 152 | 445 | 535 | 235～267 | 27～33 |
| 2750LAF | 3-1/2" | 3-1/2" | 102 | 165 | 534 | 648 | 279～365 | 33～40 |
| 2800LAF | 4" | 4" | 102 | 165 | 518 | 633 | 308～356 | 33～40 |
| 1075LAF | 6-1/2" | 8" | 197 | 235 | 1,165 | 1,337 | 559 | 67 |
※記載寸法につきましては予告なしに変更する場合があります。
TYPE 6000PT 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 1.0MPa | 204°C | 500rpm |
単位：mm
| 型式 | サイズ | M | A | D | E | G | H |
|---|---|---|---|---|---|---|---|
| 6550AF | 2" | 2" | 60 | 114 | 117 | 323 | 391 |
| 6700AF | 3" | 3" | 86 | 117 | 152 | 470 | 565 |
| 6750AF | 3-1/2" | 4" | 102 | 152 | 165 | 495 | 610 |
| 6800AF | 4" | 4" | 102 | 152 | 165 | 516 | 647 |
※記載寸法につきましては予告なしに変更する場合があります。
TYPE 9000PTX 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 1.1MPa | 243°C | 500rpm |
単位：mm
| 型式 | サイズ | M | P | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|
| 9750 | 3-1/2" | 2-1/2"～3" | 1-1/4"～2" | 103 | 198 | 299 | 254 | 133 | 190 |
| 9800 | 4" | 3"～4" | 1-1/2"～2-1/2" | 133 | 230 | 353 | 284 | 146 | 216 |
※記載寸法につきましては予告なしに変更する場合があります。
