サイフォンエルボ
ケイデント・ジョンソン サイフォンエルボは挿入時一直線、使用時は１８０度回転させる事でヒンジ部より６０度シリンダーの下方向へ下がり、サイフォンパイプ自重によりバルブをシールし、シリンダー内のドレンを排出する事ができます。取付が非常に簡単で経済的です。比較的シリンダー速度が遅くリミング以下の設備に推奨します。

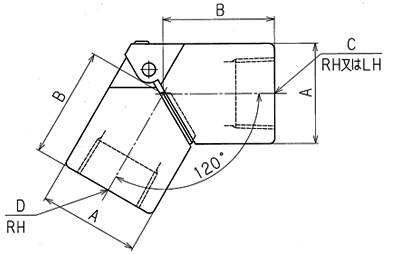

単位：mm
| 型番 | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|
| 1/4" | φ22 | 32 | Rc 1/4" | Rc 1/4" |
| 3/8" | φ30 | 35 | Rc 3/8" | Rc 3/8" |
| 1/2" | φ30 | 35 | Rc 1/2" | Rc 1/2" |
| 3/4" | φ37.7 | 42 | Rc 3/4" | Rc 3/4" |
| 1" | φ40 | 42 | Rc 1" | Rc 1" |
※記載寸法につきましては予告なしに変更する場合があります。
スプリングロック式エルボ
スプリングロック式サイフォンエルボへの改良により、現在のケイデント・ジョンソンのサイフォンエルボの寿命が延びました。このシンプルで安価な改良型は、現在取り付いているジョイントやサイフォンパイプを使用して、短時間で容易に取り付けられます。サイフォンエルボ組立品の耐腐食性の材質、強化された堅牢性により、サイフォンの性能が向上し、メンテナンスに必要なマシン停止を少なくします。
| エルボサイズ | カラー 口径 | 最小ジャーナル内径 |
|---|---|---|
| Rc 1/2" | 48mm | 50mm |
| Rc 3/4" | 58mm | 60mm |
スプリングロック設計
ケイデント・ジョンソン スプリングロック式エルボは、標準の重力ロック式エルボとスプリングロック組立品で構成されています。スプリングロック組立品は、５つのパーツから成り立っています。
- パイプカラー（ステンレス製）．．．２個
- カラーストラップ．．．２個
- ロッキングスプリング（ステンレス製）．．．１個
特徴
- 腐食防止のため、カラーとスプリングがステンレス製
- スプリングロックの組立には工具は不要
- カラーのピボットピンは、ゆるんだり抜け落ちたりしない
- ストラップは開いた位置にエルボを導くように形成されているので、取り外しが簡単
- ドライヤーへの挿入長を最小にするため、スプリングは半径方向のサイフォンパイプの上に位置している
